Hệ thống cáp cho khảo sát điện

Mã sản phẩm : 1592555564

Hệ thống cáp đa điện cực chống thấm nước đa năng được thiết kế cho các cuộc khảo sát chụp cắt lớp điện trở suất. Khả năng chống thấm của hệ thống cáp cho phép sử dụng không chỉ để khảo sát đất liền trong mọi điều kiện thời tiết mà còn để khảo sát các vùng nước, vùng chuyển tiếp “vùng nước” và khảo sát lỗ khoan.

Số lượng:

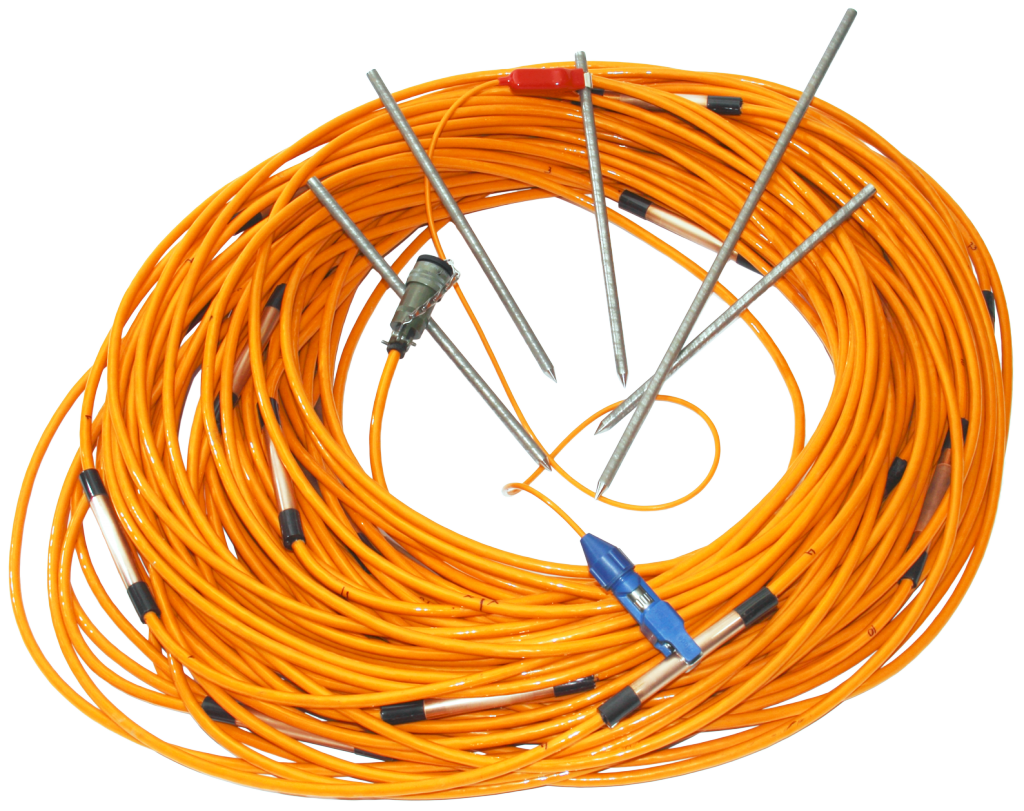

    Vỏ cáp được làm bằng polyurethane chất lượng cao có khả năng chống mài mòn, chống sương giá và tính linh hoạt cao. Ống đồng có đường kính 15 mm được dùng làm điện cực trong hệ thống cáp. Rất thuận tiện để gắn vào các điện cực như vậy- một đầu nối “hệ thống cáp – điện cực bên ngoài” với kẹp “cá sấu” hoặc RPT-21. Không cần sử dụng điện cực bên ngoài khi khảo sát trên vùng nước và lỗ khoan, vì diện tích bề mặt của điện cực trong hệ thống cáp có điện trở tiếp xúc thấp trong điều kiện như vậy.

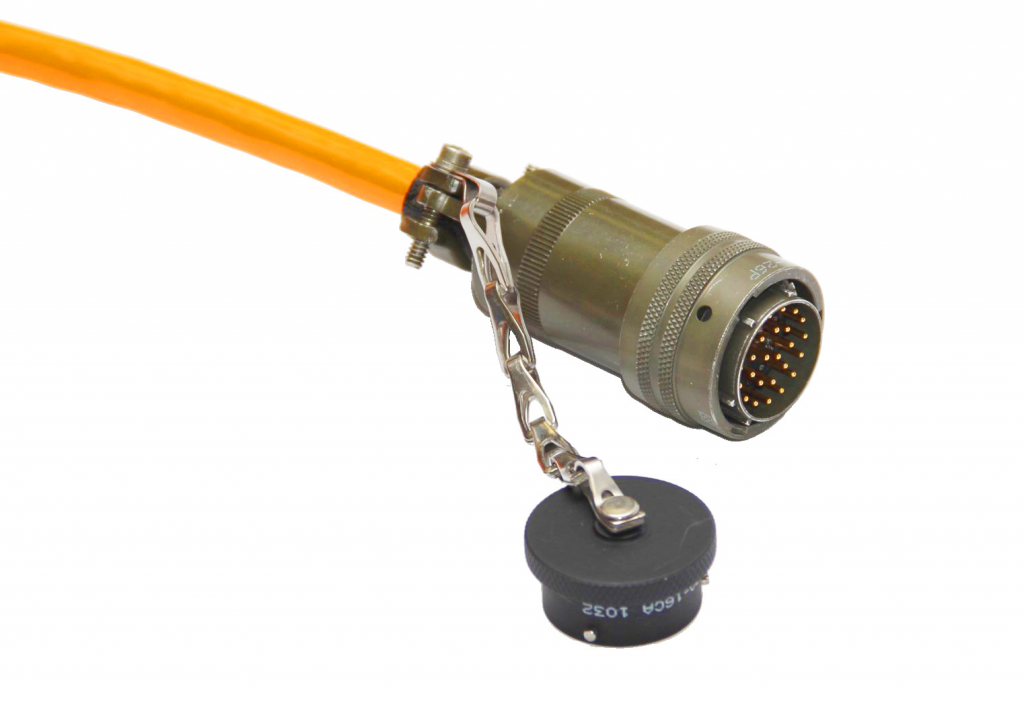

    Số lượng điện cực khác nhau có thể được thiết kế tại hệ thống cáp theo yêu cầu (24/32/48), cũng như khoảng cách điện cực khác nhau và phần cuối thụ động có chiều dài yêu cầu. Đầu nối chất lượng cao tiêu chuẩn do Amphenol sản xuất có thể được lắp đặt ở một hoặc cả hai đầu của hệ thống cáp. Đầu nối cho hệ thống cáp tương thích với phần cứng chuyển mạch CommDD2 và hệ thống điện trở suất tất cả trong một.
    Ngoài ra, có thể cung cấp chân điện cực titan trong máy đóng túi có đầu nối “hệ thống cáp – điện cực bên ngoài”. Sử dụng điện cực hợp kim titan cải thiện hiệu suất khảo sát điện trở suất ở các vùng sâu vùng xa, cùng với các công trình trên nền đất đá hoặc đông lạnh.
    Thông số kĩ thuật:


    Điện trở suất của lõi: 247,5 Ohm / km
    Dây dẫn đồng: 7x0,12 mm
    Đường kính ngoài cáp: 9,1 mm
    Đầu nối lưỡi lê: Amphenol
    Trọng lượng: 10 kg (cáp có 24 el, khoảng cách 1m)
